Издание завода Gala Thermo Shrink на русском языке
Термоусаживаемая изоляция и кабельная арматура для сетей СНГ
Числа на страницах взяты из технических листов изготовителя — Gala Thermo Shrink Pvt. Ltd., Мумбаи, основан в 1979 году. Сайт не является дистрибьютором, представительством или складом: это русскоязычное издание заводской документации. Отдельно вынесены сведения о производстве и контакты.
- Шинная изоляция (busbar insulation): стандартный ряд BUSTUBE до 36 кВ и отдельная серия GEHB на 66 кВ.
- Кабельные муфты (cable joints and terminations): соединительные и концевые комплекты классов от 1,1 до 36 кВ.
- Собственные испытания: лаборатория частичных разрядов (partial discharge) и высоковольтная лаборатория на площадке.
- Документов ЕАЭС в перечне аккредитаций завода нет; их оформляет импортёр.
Производство и подтверждения в цифрах
Семь направлений каталога
Каждая карточка ведёт на страницу с рядом обозначений, классами напряжения и ссылкой на исходный технический лист.
Термоусаживаемые трубки
Тонкостенная серия GSC: ряд от GSC 1,0/0,5 до GSC 100/50,0, коэффициент усадки (shrink ratio) 2:1. Изоляция до 3,3 кВ, рабочий диапазон −55…+125 °C по IEC 216. Двухстенная GDW соэкструдирована с термоплавким клеем; усадка 3:1 и 4:1, ряд GDW 3/1 — GDW 50/17.
Кабельные муфты
Соединительные (straight-through joint) серии GXLT, GXS/1236, GXSS-1236 и GPS. Концевые (termination) GLT-1100, GXO/E и GPO/E — на 12, 24 и 36 кВ. Переходные комплекты GTJ соединяют кабель СПЭ (XLPE) с кабелем с бумажной пропитанной изоляцией (PILC).
Шинная изоляция
BUSTUBE выпускается тремя толщинами стенки: GSC до 3,3 кВ, GMB до 24 кВ, GHB до 36 кВ. Соответствие ANSI C37.20.2, пробивная прочность 22 кВ/мм (ASTM D149), рабочий диапазон −40…+115 °C по IEC 216.
Изоляция вводов и КРУ
Колпачки Busboot из сшитого полиолефина: минимальная стенка 1,0 мм при 12 кВ и 2,5 мм при 36 кВ. Комплекты GEK и GSEK герметизируют выносные вводы РП и КРУЭ. Классы 11, 15 и 24 кВ; сопряжение с вводами типа C по EN 50180 и EN 50181.
Колпаки и защита опор
Колпак на столб (pole cap) с клеевым подслоем закрывает торец опоры и герметизируется по IP68. Приземная манжета (pole protection sleeve) наносится вместе с эпоксидным покрытием; заявленный изготовителем срок службы — свыше 30 лет.
Мастичные и термоусаживаемые ленты
Лента Bustape, код GMT-2L: ширина рулона от 50,0 мм, длина от 15,0 м. Толщина 1,0 ± 0,10 мм, соответствие ANSI C37.20.2 до 36 кВ. Бутиловая мастика холодного нанесения: чёрная для герметизации, красная для перчаток и наконечников.
Антикоррозионная защита трубопроводов
Муфта на гофрированную трубу ПНД (HDPE): ряд GMW 70/22 — GMW 863/250, усадка 3:1, герметизация IP68, диапазон −40…+110 °C. Колпак GAC 0420 — GAC 0550 герметизирует вывод к аноду катодной защиты (cathodic protection).
Изготовитель, площадки и рынки сбыта
Предприятие основано в феврале 1979 года Дж. П. Гала (J.P. Gala) как небольшая фабрика переработки ПВХ. Управляющий директор Бхавеш Гала (Bhavesh Gala) пришёл на производство в 1993 году, когда был исполнен первый экспортный заказ, в Малайзию. Литые и окунутые изделия из ПВХ пошли в серию в 1988 году. Термоусаживаемые формованные изделия — в 2001 году, промышленный выпуск трубки — в 2007 году. Профиль опубликован самим изготовителем: Company Profile.

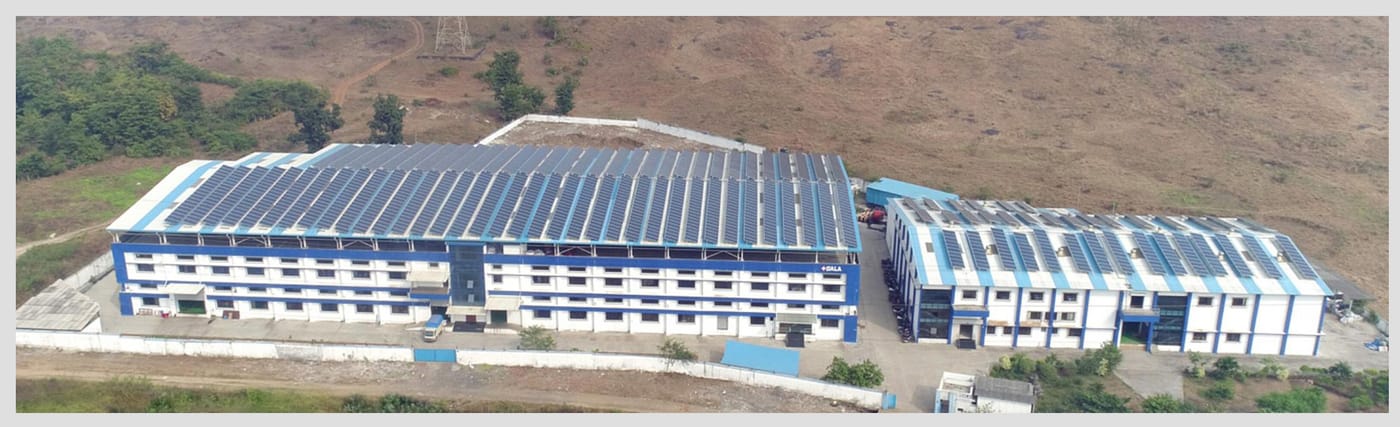

Производство размещено на двух площадках. В Палгхаре (Palghar), штат Махараштра, выпускаются трубка, формованные изделия, кабельная арматура и литьё из ПВХ. Вторая площадка работает в свободной экономической зоне Сурат (Surat), штат Гуджарат, и выпускает формованные изделия. Совокупная мощность — 30 млн формованных изделий и 9 млн метров трубки в год, численность — 550 сотрудников. Там же работают лаборатория частичных разрядов, высоковольтная лаборатория и лаборатория общих испытаний (Infrastructure).
Сбыт идёт более чем в 100 стран через агентов, дистрибьюторов, электросетевые компании и изготовителей оборудования. Русскоязычная часть этого рынка охватывает Казахстан, Узбекистан, Беларусь, Армению, Азербайджан, Киргизию, Грузию и Молдову. Возможность поставки в Россию подтверждается отдельно по каждому запросу и на сайте не декларируется.
Сроки изготовления, цены, минимальные партии и складские остатки на страницах сайта отсутствуют. Подтверждённого источника по ним нет, и оценочные величины вместо него не приводятся. Все обозначения серий и размерные ряды сверены с техническими листами, ссылки на которые стоят в штампе внизу каждой страницы.
Опорные страницы
Четыре страницы, которых достаточно, чтобы вписать позицию в спецификацию.
- Завод: Палгхар, СЭЗ Сурат и производство с 1979 годахронология, площадки, мощность, лаборатории
- Сертификаты и соответствиеISO, UL, CPRI, ERDA, MSEDCL — и чего в перечне нет
- Таблица подбора размеровразмер шины, диаметр до и после усадки, коэффициент
- Контакты завода и запрос на подборадрес в Мумбаи, телефоны, состав запроса
Документы ЕАЭС: чего у завода нет
В опубликованном перечне аккредитаций значатся ISO 9001:2015, ISO 14001:2015 и ISO 45001:2018. Там же — файлы UL E328538 и E335936, отчёты CPRI и ERDA, согласования MSEDCL и статус AEO. Сертификата или декларации соответствия техническому регламенту Таможенного союза в перечне нет; подтверждения по ГОСТ — тоже. Оформление документов ЕАЭС остаётся за импортёром. Состав пакета подтверждается у завода до включения позиции в спецификацию.
Запрос на подбор
Состав запроса определяет, потребуется ли уточняющая переписка. Указываются класс напряжения, конструкция и сечение кабеля либо сечение шины, количество и страна назначения.
