Кабельные муфты 1,1–36 кВ: состав комплекта и подбор
Обозначение комплекта задаётся классом напряжения, конструкцией кабеля и сечением жилы; диаметр кабеля в таблицы заказа не входит.
Комплект — поимённая ведомость, а не одна деталь
Формованное изделие описывается в спецификации одним артикулом, и снабженец ищет такой же артикул у термоусадки. Его нет. Заказывается обозначение комплекта (kit code), а внутри поставки лежит ведомость позиций, у каждой свой номер и своё количество. Для концевого комплекта GXO/E-1524 сводный каталог кабельной арматуры завода печатает одиннадцать позиций и восемь монтажных принадлежностей.
Обозначение выбирается по трём величинам: класс напряжения, конструкция кабеля, сечение жилы. Диаметр кабеля в таблицах заказа не участвует — он определяет подбор трубки и вынесен на страницу подбора размеров. Внутри одного класса наружное исполнение и исполнение в помещении различаются буквой обозначения, длиной хвоста и числом юбок; ведомость позиций у них одна.
Ведомость комплекта GXO/E-1524, 24 кВ
Количества на один трёхжильный комплект по сводному каталогу кабельной арматуры завода.
- Гильза наконечника (terminal sleeve) — 3 шт.
- Нетрекинговая атмосферостойкая трубка (non-tracking weather resistant tubing) — 3 шт.
- Трубка регулирования напряжённости поля (stress control tubing) — 3 шт.
- Юбка удлинения пути утечки (rain shed) — 9 шт.
- Нетрекинговая перчатка разветвления (cable break out) — 1 шт.
- Лужёная медная оплётка заземления — 1 шт.
- Червячный хомут — 2 шт.
- Мастичная уплотнительная лента — 1 рулон.
- Наконечник (terminal lug) — 3 шт.
- Лента уплотнения наконечника (lug sealing tape) — 3 шт.
- Мастика регулирования поля (stress mastic) — 3 шт.
- Монтажные принадлежности, восемь позиций: узел заземления брони, узел заземления металлического экрана, силиконовая смазка, салфетки, нейлоновая нить для резки изоляции СПЭ, наждачная лента, обтирочная ткань, инструкция по монтажу.
Группу комплекта задают конструкция кабеля и число жил
Шесть групп; в спецификацию идёт обозначение из таблицы заказа своей группы, не из соседней.
GXO/E — концевые для СПЭ и ЭПР
Трёхжильный экранированный кабель из сшитого полиэтилена (XLPE) или этиленпропиленовой резины (EPR), бронированный и небронированный. Три исполнения: 1112 на 12 кВ (6,35/11 и 6,6/6,6 кВ), 1524 на 24 кВ (8,7/15, 11/11 и 12,7/22 кВ), 3336 на 36 кВ. В таблицах заказа обозначения с индексом O стоят в столбце наружной установки, с индексом E — в столбце установки в помещении.
GPO/E — концевые для бумажного кабеля
Трёхжильный кабель с бумажной пропитанной изоляцией в свинцовой оболочке (PILC), экранированный или бронированный. От GXO/E отличается двумя позициями ведомости: маслобарьерная гильза на каждой жиле и поясная маслобарьерная гильза. Добавлены стеклолента и полупроводящая перчатка; заземление выполняется свинцовой заливкой (earthing plumb), соединяющей оболочку с бронёй.
GXOS/E-1236 — одножильные концевые
Одна жила, кабель СПЭ, ЭПР или ПВХ, до 36 кВ. Число юбок задано классом: две при 12 кВ, три при 24 кВ, четыре при 36 кВ; для установки в помещении — ноль, одна и две соответственно. Ряд перекрывает сечения от 16 до 1 000 мм², обозначения GXOS-11…GXOS-35 и GXES-11…GXES-35.
GXS и GXSS — проходные для СПЭ
Прямые проходные комплекты (straight through joint): GXS на трёхжильный кабель, GXSS на одножильный, оба до 36 кВ. В ведомости — соединительная гильза (ferrule), мастика регулирования поля, чёрная трубка регулирования поля, красные изоляционные трубки, двухслойная экранированная трубка и корпус с обмоткой. Оцинкованная сетка допускается взамен корпуса.
GPS — проходные для бумажного кабеля
Трёхжильный PILC: GPS/1112 на 11 кВ при Umax 12 кВ и GPS/2436 на 24 и 36 кВ. Ведомость включает полимерный разделитель жил, стеклоленту, маслобарьерные гильзы, мастику наращивания изоляции и изолирующий клин. Наружная оболочка — трубка с клеевым подслоем поверх сетки из оцинкованной проволоки.
GLT-1100 и GXLT/GPLT — низковольтный ряд
Классы 1,1 и 3,3 кВ, кабель ПВХ, СПЭ и бумажный, бронированный и небронированный. GLT-1100 — концевой комплект на 1, 2, 3, 3½ и 4 жилы; GXLT/GPLT — прямой проходной. Гарантированные технические характеристики заявлены по IEC 60502, IEC 60060 и IEC 60230.
GXO/E — подбор концевых комплектов, трёхжильный СПЭ и ЭПР
| Класс, кВ | Сечение жилы, мм² | Наружная установка | В помещении |
|---|---|---|---|
| 12 | 16–35 | GXO-11 | GXE-11 |
| 12 | 50–95 | GXO-12 | GXE-12 |
| 12 | 120–185 | GXO-13 | GXE-13 |
| 12 | 240–300 | GXO-14 | GXE-14 |
| 12 | 400–500 | GXO-15 | GXE-15 |
| 24 | 16–50 | GXO-21 | GXE-21 |
| 24 | 70–120 | GXO-22 | GXE-22 |
| 24 | 150–185 | GXO-23 | GXE-23 |
| 24 | 240–400 | GXO-24 | GXE-24 |
| 36 | 25–50 | GXO-31 | GXE-31 |
| 36 | 70–95 | GXO-32 | GXE-32 |
| 36 | 120–185 | GXO-33 | GXE-33 |
| 36 | 240–400 | GXO-34 | GXE-34 |
В спецификацию заносится обозначение по действующему листу изготовителя, не по этой странице.
GPO/E — подбор концевых комплектов, кабель с бумажной изоляцией
| Класс, кВ | Сечение жилы, мм² | Наружная установка | В помещении |
|---|---|---|---|
| 12 | 16–35 | GPO-11 | GPE-11 |
| 12 | 50–95 | GPO-12 | GPE-12 |
| 12 | 120–185 | GPO-13 | GPE-13 |
| 12 | 240–400 | GPO-14 | GPE-14 |
| 12 | 500 | GPO-15 | GPE-15 |
| 24 | 25–50 | GPO-21 | GPE-21 |
| 24 | 70–120 | GPO-22 | GPE-22 |
| 24 | 150–240 | GPO-23 | GPE-23 |
| 24 | 300–500 | GPO-24 | GPE-24 |
| 36 | 35–70 | GPO-31 | GPE-31 |
| 36 | 95–150 | GPO-32 | GPE-32 |
| 36 | 185–300 | GPO-33 | GPE-33 |
| 36 | 400 | GPO-34 | GPE-34 |
Верхняя граница ряда сужается с ростом класса: 500 мм² при 12 кВ, 300–500 мм² при 24 кВ, 400 мм² при 36 кВ.
GXS — подбор проходных комплектов, трёхжильный СПЭ и ЭПР
| Класс системы | Сечение жилы, мм² | Обозначение комплекта |
|---|---|---|
| 12 кВ | 16–50 | GXS-11 |
| 12 кВ | 70–120 | GXS-12 |
| 12 кВ | 120–185 | GXS-13 |
| 12 кВ | 240–300 | GXS-14 |
| 12 кВ | 400–500 | GXS-15 |
| 15–24 кВ | 25–50 | GXS-21 |
| 15–24 кВ | 70–95 | GXS-22 |
| 15–24 кВ | 120–150 | GXS-23 |
| 15–24 кВ | 185–240 | GXS-24 |
| 15–24 кВ | 300–400 | GXS-25 |
| 36 кВ | 35–70 | GXS-31 |
| 36 кВ | 95–150 | GXS-32 |
| 36 кВ | 185–300 | GXS-33 |
| 36 кВ | 400 | GXS-34 |
Одножильное исполнение GXSS перекрывает ряд от 16 до 1 000 мм²: GXSS-11…GXSS-15 на 12 кВ, GXSS-21…GXSS-25 на 15–24 кВ, GXSS-31…GXSS-35 на 36 кВ.
GPS — подбор проходных комплектов, кабель с бумажной изоляцией
| Класс системы | Сечение жилы, мм² | Обозначение комплекта |
|---|---|---|
| 12 кВ | 16–35 | GPS-11 |
| 12 кВ | 50–95 | GPS-12 |
| 12 кВ | 120–185 | GPS-13 |
| 12 кВ | 240–400 | GPS-14 |
| 12 кВ | 500–630 | GPS-15 |
| 24 кВ | 25–50 | GPS-21 |
| 24 кВ | 70–120 | GPS-22 |
| 24 кВ | 150–240 | GPS-23 |
| 24 кВ | 300–500 | GPS-24 |
| 36 кВ | 35–70 | GPS-31 |
| 36 кВ | 95–150 | GPS-32 |
| 36 кВ | 185–300 | GPS-33 |
| 36 кВ | 400 | GPS-34 |
Ряд 12 кВ обозначен в каталоге как GPS/1112 для кабеля 11 кВ при Umax 12 кВ; ряды 24 и 36 кВ идут под обозначением GPS/2436.
Что стыкует переходная муфта

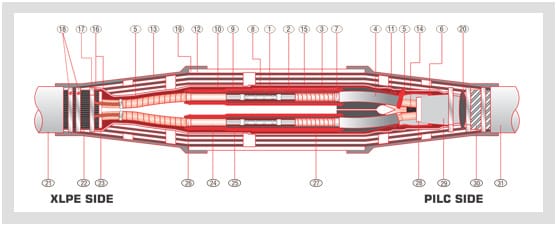

Переходная муфта GTJ соединяет кабель из сшитого полиэтилена с кабелем с бумажной пропитанной изоляцией в свинцовой оболочке. Ведомость перечисляет элементы обеих сторон по отдельности, и это её главное отличие от прямой проходной муфты.
Со стороны СПЭ стыкуются наружная оболочка, броня, внутренняя оболочка, изоляция, полупроводящий экран, медный экран и жила. Со стороны бумажного кабеля — бумажная изоляция, бумажный поясной слой, свинцовая оболочка, стальная броня и наружная бумажная оболочка.
Пропитку бумажного кабеля удерживают две позиции. Соединитель барьерного типа (barrier type connector) перекрывает путь по жиле, маслобарьерная гильза — по изоляции; гильз три, по одной на жилу. Узел завершают клин из EPDM, лужёная медная сетчатая лента и свинцовая заливка.
Комплекты 15–24 кВ и 36 кВ различаются числом изоляционных трубок: шесть против девяти. Исполнение до 12 кВ выделено в отдельную серию GTJ/1112 кВ, где вместо одной полупроводящей трубки идут три проводящие.
GTJ — подбор переходных комплектов СПЭ / бумажная изоляция
| Класс системы | Сечение жилы, мм² | Обозначение комплекта |
|---|---|---|
| 12 кВ | 3×16–35 | GTJ-11 |
| 12 кВ | 3×50–95 | GTJ-12 |
| 12 кВ | 3×120–185 | GTJ-13 |
| 12 кВ | 3×240–300 | GTJ-14 |
| 12 кВ | 3×400–500 | GTJ-15 |
| 12 кВ | 3×630 | GTJ-17 |
| 15–24 кВ | 25–50 | GTJ-21 |
| 15–24 кВ | 70–95 | GTJ-22 |
| 15–24 кВ | 120–150 | GTJ-23 |
| 15–24 кВ | 185–300 | GTJ-24 |
| 15–24 кВ | 400–500 | GTJ-25 |
| 36 кВ | 35–70 | GTJ-31 |
| 36 кВ | 95–150 | GTJ-32 |
| 36 кВ | 185–300 | GTJ-33 |
| 36 кВ | 400 | GTJ-34 |
В ряду 12 кВ обозначение GTJ-16 в каталоге отсутствует: после GTJ-15 напечатано GTJ-17. Ряд 36 кВ заканчивается на 400 мм².
GLT-1100 и GXLT/GPLT — подбор низковольтного ряда
| Серия | Сечение кабеля, мм² | Комплект 1,1 кВ | Комплект 3,3 кВ |
|---|---|---|---|
| GLT-1100, концевая | 4×16–35 | GLT-01 | GLT-11 |
| GLT-1100, концевая | 4×50–95 | GLT-02 | GLT-12 |
| GLT-1100, концевая | 4×120–185 | GLT-03 | GLT-13 |
| GLT-1100, концевая | 4×225–300 | GLT-04 | GLT-14 |
| GLT-1100, концевая | 4×400–500 | GLT-05 | GLT-15 |
| GXLT/GPLT, проходная | 4×1,5–6 | GXLT-1 | GXLT-11 |
| GXLT/GPLT, проходная | 4×10–16 | GXLT-2 | GXLT-12 |
| GXLT/GPLT, проходная | 4×25–50 | GXLT-3 | GXLT-13 |
| GXLT/GPLT, проходная | 4×70–150 | GXLT-4 | GXLT-14 |
| GXLT/GPLT, проходная | 4×185–240 | GXLT-5 | GXLT-15 |
| GXLT/GPLT, проходная | 4×300–400 | GXLT-6 | GXLT-16 |
Типовые испытания ряда заявлены по IEC 60502, IEC 60060 и IEC 60230: приложенное переменное 4 и 8 кВ по 15 минут для концевой муфты и 3,5 и 6 кВ по 5 минут для проходной, погружённой в воду; импульс 8 и 12 кВ по 10 положительных и 10 отрицательных; приложенное постоянное 15 и 21 кВ по 5 минут; 63 цикла нагрева при температуре жилы 95–100 °C.
Три расхождения между источниками завода
Первое — подписи столбцов GLT-1100. Сайт изготовителя называет их «Outdoor Kit Code» и «Indoor Kit Code», сводный каталог — «1.1 kV» и «3.3 kV»; обозначения в обоих случаях GLT-01…GLT-05 и GLT-11…GLT-15. Второе — длина ряда GXLT: на сайте пять строк с верхней полосой 4×185–400 мм², в каталоге шесть строк с разделением на 4×185–240 и 4×300–400 мм². Третье, и самое существенное для спецификации, — верхняя граница ряда. Вводный абзац каталога называет класс до 66 кВ, но ни одной таблицы подбора, ни одного обозначения комплекта и ни одного протокола испытаний выше 36 кВ в листах завода нет; сертификация CPRI выполнена на 33 кВ. Ссылаться на 66 кВ как на заказываемое исполнение источники не позволяют.
Трубка регулирования поля и полупроводящий слой
Трубка регулирования напряжённости поля (stress control tube) снимает концентрацию поля на срезе полупроводящего экрана кабеля. Материал — сшитый радиацией полимер, рабочий диапазон от −40 °C до 100 °C, начало усадки при 100 °C, полная усадка при 130 °C. Цвет по листу изготовителя чёрный, и по цвету её отличают от красной изоляционной трубки проходного комплекта.
Порядок слоёв задан ведомостью и не переставляется: трубка регулирования поля садится на срез экрана первой, нетрекинговая атмосферостойкая трубка идёт поверх неё. В комплекте GXO/E-1524 трубок регулирования поля три, по одной на жилу, и отдельной позицией идут три полосы мастики регулирования поля. Последовательность прогрева и признаки незавершённой усадки разобраны на странице монтажа и типичных отказов.
В переходном комплекте к узлу добавляются полупроводящая трубка и заполнитель с высокой диэлектрической проницаемостью (high permittivity void filler). Оба элемента работают на стыке двух разных экранов; изоляционная трубка из того же комплекта их не заменяет.
Юбки удлинения пути утечки
Юбка (rain shed, Insulshed) удлиняет путь утечки по поверхности жилы, не удлиняя хвост муфты. Материал — сшитый полиолефин с нетрекинговым поведением, изнутри покрытый водостойкой мастикой. По ASTM D2303 трекинга, эрозии и загорания нет при 3,25 кВ в течение 20 минут; пробивная прочность не менее 15 кВ/мм по ASTM D149, диэлектрическая проницаемость не более 5 по ASTM D150, температура усадки 125 °C по IEC 216.
Для холодного климата в листе значимы две строки: гибкость при −40 °C в течение 4 часов без растрескивания по ASTM D2671 и тепловой удар 250 °C в течение 30 минут без растрескивания и течения по ESI 09-11. Ускоренное старение — 120 °C, 500 часов; после него нормируется остаточная прочность 11 Н/мм² и относительное удлинение 300 %.
Утверждение «в помещении юбки не нужны» верно только для 12 кВ. Комплекты 12 кВ внутренней установки поставляются без юбок, при 24 кВ на жилу приходится одна, при 36 кВ — две. Таблица подбора листа Insulshed содержит десять строк, а не шесть по числу обозначений ряда: к GRS 130-1…GRS 130-6 добавлены исполнения N и S с другими размерами. Значения Ds, Df, Hs и Tf напечатаны в листе изготовителя на юбки.
Наружная установка против установки в помещении
Длина хвоста и число юбок заданы каталогом отдельно для каждой серии; остальная ведомость совпадает.
| Серия и класс | Наружная установка | Установка в помещении |
|---|---|---|
| GXO/E-1112, 12 кВ | Хвост 600 мм, 6 юбок в комплекте | Хвост 450 мм, юбки не поставляются |
| GXO/E-1524, 24 кВ | Хвост 800 мм, 9 юбок в комплекте | Хвост 550 мм, 1 юбка на жилу |
| GXO/E-3336, 36 кВ | Хвост 900 мм, 12 юбок в комплекте | Хвост 700 мм, 2 юбки на жилу |
| GPO/E-1112, 12 кВ | Хвост 600 мм, 6 юбок в комплекте | Хвост 450 мм, юбки не поставляются |
| GPO/E-1524, 24 кВ | Хвост 800 мм, 9 юбок в комплекте | Хвост 550 мм, 1 юбка на жилу |
| GPO/E-3336, 36 кВ | Хвост 900 мм, 9 юбок в комплекте | Хвост 700 мм, 2 юбки на жилу |
| GXOS/E-1236, одна жила | Хвост 600, 800 и 900 мм по классу | Хвост 450, 550 и 700 мм по классу |
Требования к концевым муфтам GXO/E по классам
| Испытание | 12 кВ | 15–24 кВ | 36 кВ |
|---|---|---|---|
| Приложенное переменное, 1 минута | 35 кВ | 50 кВ | 75 кВ |
| Приложенное постоянное, 30 минут | 48 кВ | 96 кВ | 144 кВ |
| Напряжение погасания разряда (< 5 пКл) | 12,7 кВ | 25,4 кВ | 38 кВ |
| Импульсное, пиковое значение | 75 кВ | 125 кВ | 170 кВ |
Для серий GXS, GXSS, GXOS/E и GTJ требования те же, кроме напряжения погасания разряда на 24 кВ: там указано 25 кВ вместо 25,4 кВ. Для GPO/E-1524 длительность приложения постоянного напряжения в том же каталоге указана 15 минут, а не 30.
Последовательность типовых испытаний по IEC 60502-4 и CENELEC HD 629.1
| Испытание | 12 кВ | 24 кВ | 36 кВ |
|---|---|---|---|
| Приложенное постоянное, сухое, 15 минут | 38 кВ | 76 кВ | 114 кВ |
| Приложенное переменное, сухое, 5 минут | 29 кВ | 57 кВ | 86 кВ |
| Приложенное переменное под дождём, 1 минута (только наружные концевые) | 25,4 кВ | 51 кВ | 76 кВ |
| Частичные разряды, ≤ 5 пКл | 11 кВ | 22 кВ | 33 кВ |
| Импульс 10 положительных и 10 отрицательных при жиле 95–100 °C | 95 кВ | 125 кВ | 170 кВ |
| 60 циклов нагрева на воздухе, концевые муфты | 16 кВ перем. | 30 кВ перем. | 45 кВ перем. |
| 63 цикла нагрева в воде, проходные муфты | 16 кВ перем. | 30 кВ перем. | 45 кВ перем. |
| Влажностное испытание, распыление 300 часов, муфты в помещении | 8 кВ перем. | 16 кВ перем. | 24 кВ перем. |
| Солевой туман 1 000 часов при 1,25 × Uo, наружные муфты | 7,94 кВ | 15,87 кВ | 23,75 кВ |
Последняя страница каталога печатает эту последовательность отдельно от требований по сериям. Значения в ней ниже, потому что это другая программа испытаний, а не то же испытание с другим результатом.
Стандарты, названные в источниках завода
Ниже только те номера, которые напечатаны в листах и каталоге изготовителя по этим сериям.
- Перечень стандартов проектирования во вводной части каталога: CENELEC HD 629.1, IEEE 48 и 404, IEC 60502, 60060 и 60230, BS 6480, SEN 24 1434, EDF HN 33-E-01, ESI 09-13, C-81 и IS 13573.
- Гарантированные технические характеристики низковольтного ряда GLT-1100 и GXLT/GPLT — по IEC 60502, IEC 60060 и IEC 60230; последовательность типовых испытаний среднего напряжения — по IEC 60502-4 и CENELEC HD 629.1.
- Материалы юбок Insulshed испытаны по ASTM D638, D792, D2240, D570, D2671, D149, D257, D150 и D2303, тепловой удар — по ESI 09-11. Номер ESI в двух источниках разный: 09-13 в перечне проектных стандартов каталога, 09-11 на самом листе юбок.
- Комплекты 33 кВ сертифицированы в CPRI в августе 2012 года; допуски MSEDCL выданы на 11 кВ в 2015 году и на 11–33 кВ в 2016 году. Обе организации индийские, и это единственные независимые испытания, названные по муфтам в источниках завода.
Чего в опубликованных источниках нет
Ни по одной серии муфт в листах, каталоге и на сайте изготовителя не значится ни один документ ЕАЭС: ни сертификат или декларация технического регламента, ни знак EAC, ни сертификат ГОСТ Р. Заявления об эквивалентности какой-либо серии отечественному ГОСТ в источниках тоже нет. По общему правилу регламентов Союза заявителем может выступать только лицо, зарегистрированное в государстве ЕАЭС, — то есть импортёр, а не индийский завод; для оценки объёма работ у изготовителя запрашиваются класс напряжения, сечение, тип кабеля и страна ввоза. Что у завода есть по документам, перечислено на странице сертификатов и соответствия.
Смежные страницы
- Таблица подбора размеровПравило запаса по диаметру до и после усадки, таблицы шинной и двухслойной трубки.
- Монтаж и типичные причины отказовПорядок прогрева, признак завершённой усадки и последствия перестановки слоёв.
- Сертификаты и соответствиеЧто у завода есть по документам и чего нет для ввоза в ЕАЭС.
- Изоляция вводов, перчатки и кожухиПерчатки разветвления и защита наконечника отдельно от комплекта муфты.
- Страница концевых муфт изготовителяСерии GLT, GXO/E и GPO/E на английском языке.
- Страница проходных и переходных муфт изготовителяСерии GXLT/GPLT, GXS, GXSS, GPS и GTJ на английском языке.
Запрос на подбор комплекта
Для подбора требуются класс напряжения, сечение и число жил, тип изоляции кабеля, место установки, количество и страна ввоза. Сроков, цен, минимальной партии и наличия на складе источники завода не приводят.
